Сварочный стол 3D

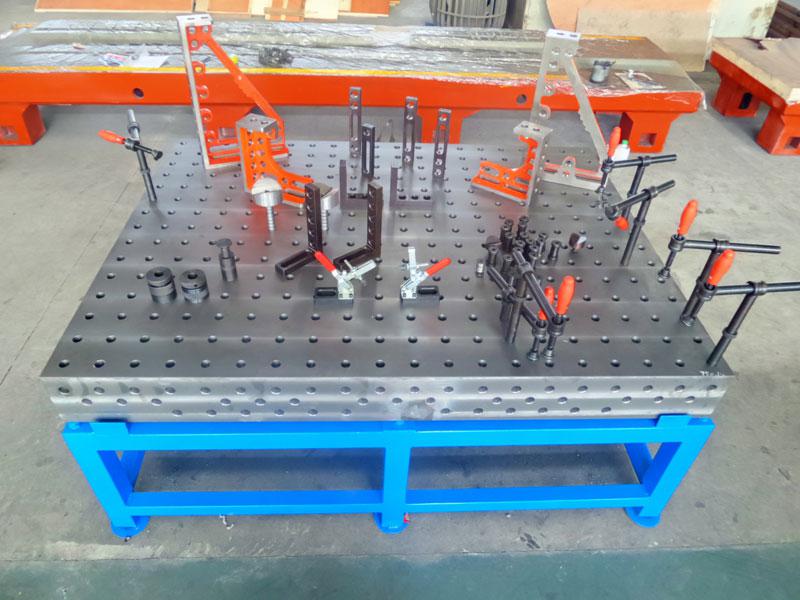

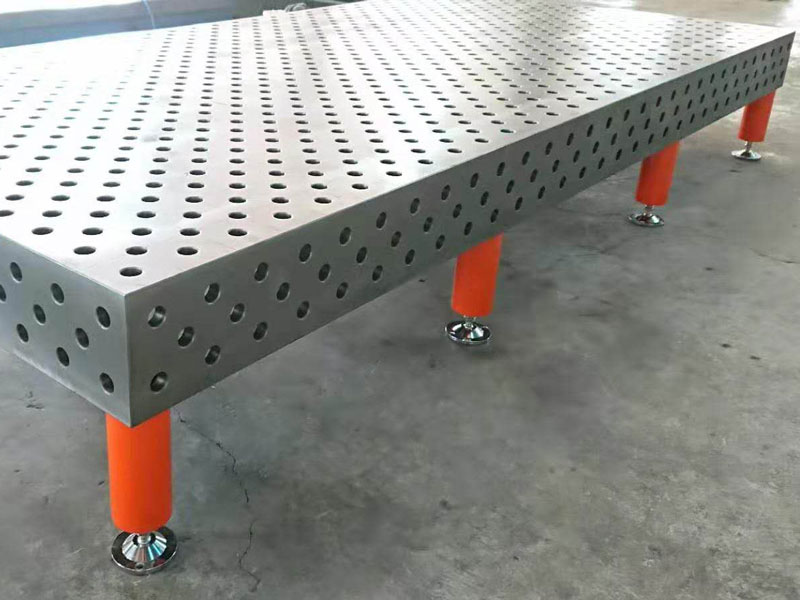

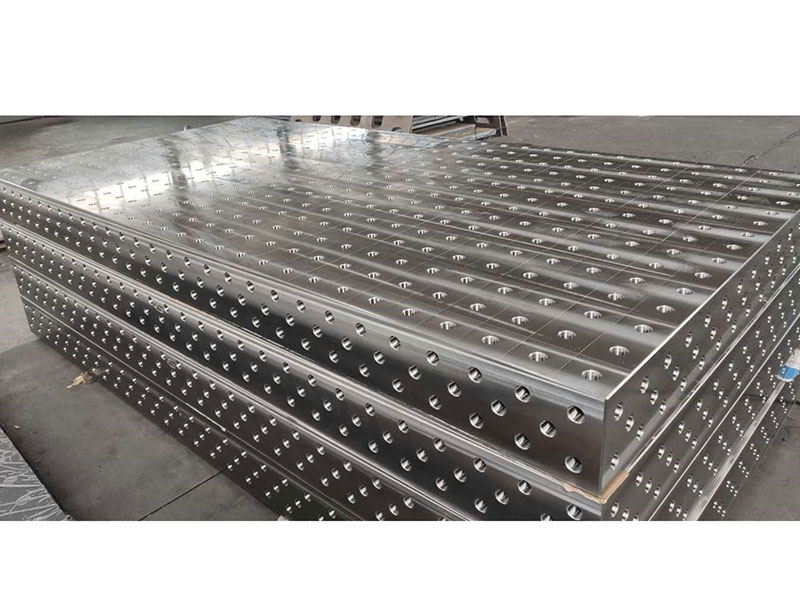

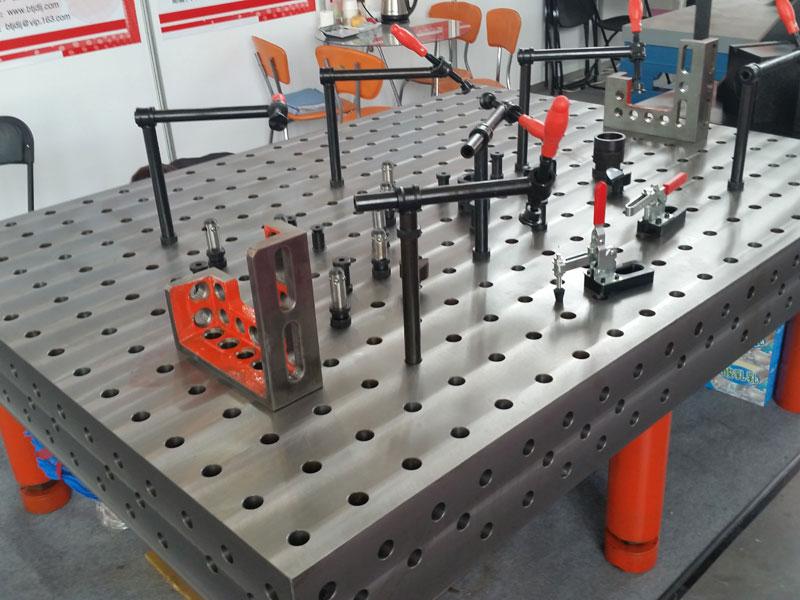

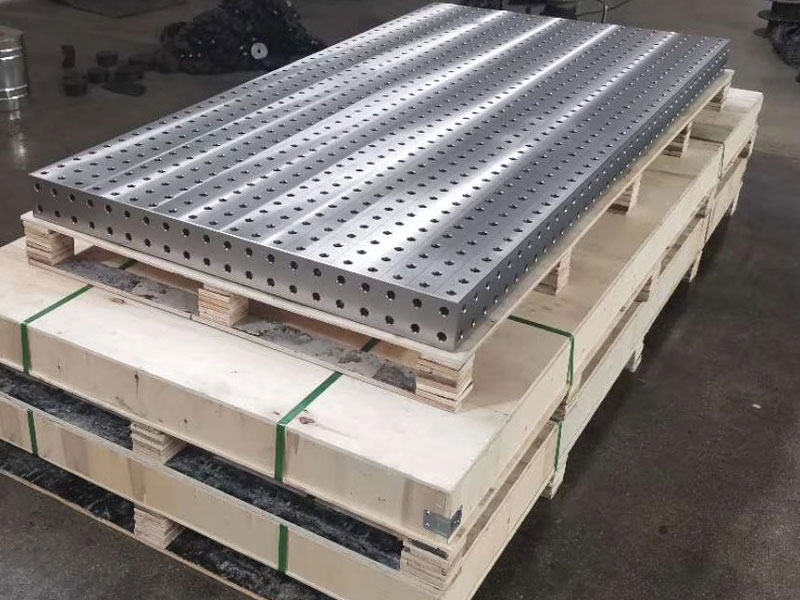

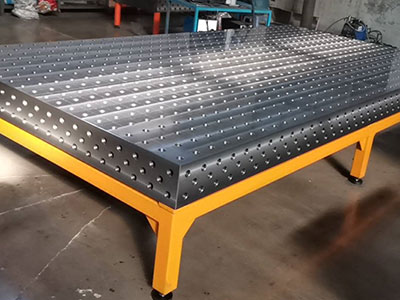

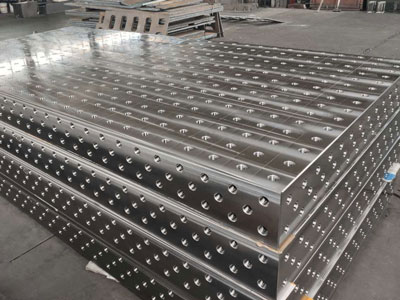

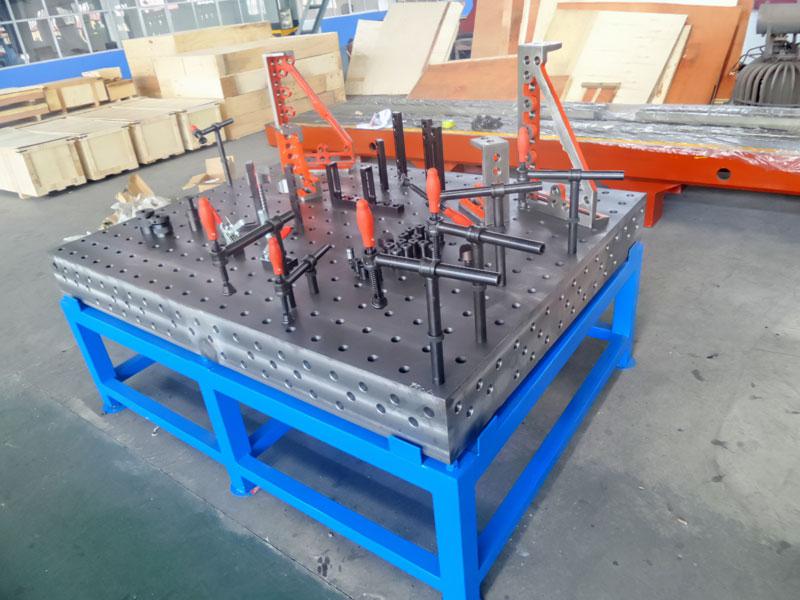

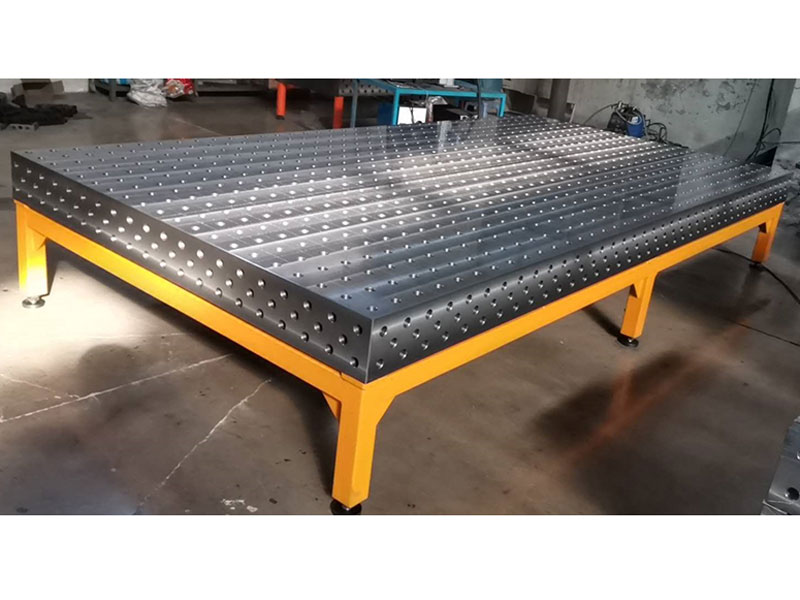

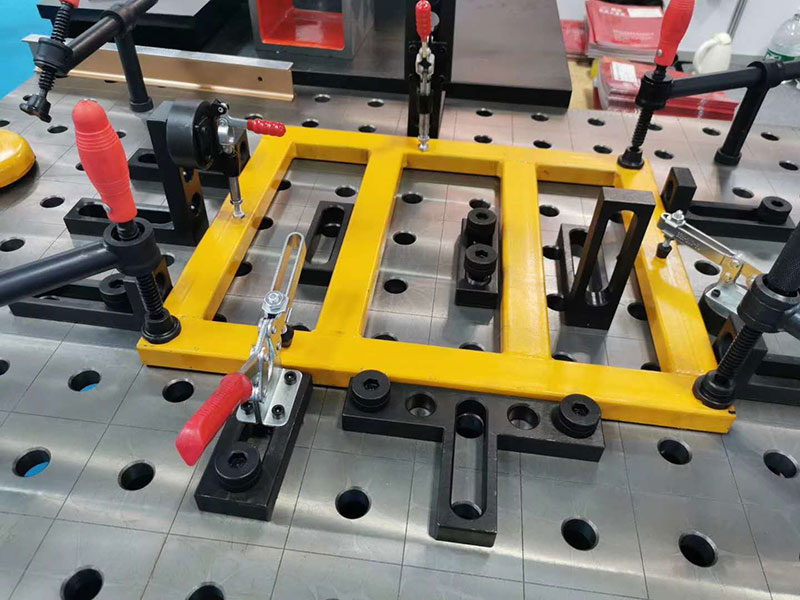

Конструкция модульного сварочного стола с крепежной системой 3D отлита из чугуна марки HT250. Перфорированная поверхность плиты предусматривает различные диаметры отверстий: 16 и 28 мм. Столы могут оборудоваться вспомогательными модулями и зажимами, обеспечивающими дополнительные возможности при сборке, стыковке и демонтаже различных изделий. Подобные столы широко применяются в различных производствах, в том числе при изготовлении велосипедов, комплектующих для мотоциклов и автомобилей, инженерной техники, металлоконструкций и т.д.

Технические характеристики (серия φ28)

№ п.п	Продукция	Фото	Размер (мм)	Вес нетто (кг)
1	Стальной сварочный стол 3D		1000x1000x200	322.00
2			1200x1200x200	430.00
3			1500x1000x200	483.00
4			1500x1500x200	676.00
5			2000x1000x200	598.00
6			2400x1200x200	816.00
7			2000x1500x200
8			3000x1500x200	1285.00
9			3000x2000x200
10			4000x2000x200	2154.00
11			2000x2000x200	1169.30
12			1200x1000x200	373.30
13	Чугунный сварочный стол 3D		1000x1000x200	300.00
14			1200x1200x200	472.00
15			1500x1000x200	525.00
16			1500x1500x200	768.00
17			2000x1000x200	636.00
18			2400x1200x200	914.00
19			2000x1500x200
20			3000x1500x200	1452.00
21			3000x2000x200
22			4000x2000x200	2369.40
23			2000x2000x200
24			1200x1000x200
25	Стандартная опорная нога		φ89x200	6.60
26			φ89x350	7.20
27			φ89x450	9.90
28			φ89x620	10.80

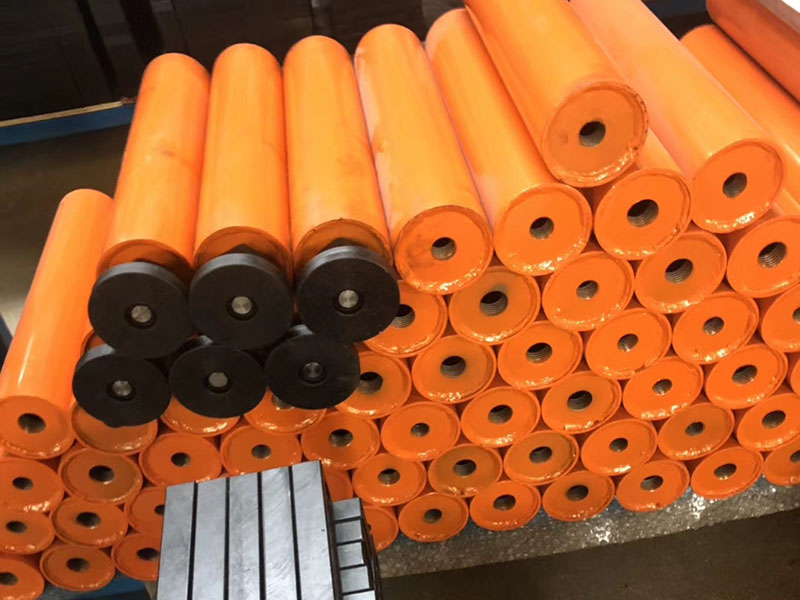

29	Универсальная опорная нога с колесом		φ89x200	8.10
30			φ89x350	10.00
31			φ89x450	11.40
32			φ89x620	13.60
33	U-образный квадратный блок (стальной)		500x200x200	54.00
34			1000x200x200	101.00
35			1200x200x200	122.00
36			1500x200x200	151.00
37			2000x200x200	197.00
38			2400x200x200	233.00
39			3000x200x200	300.00
40	U- образный квадратный блок (чугунный)		500x200x200	54.00
41			1000x200x200	101.00
42			1200x200x200	128.00
43			1500x200x200	156.00
44			2000x200x200	206.00
45			2400x200x200	244.00
46			3000x200x200	303.00
47	L- образный квадратный блок (стальной)		500x200x100	27.00
48			1000x200x100	50.00
49			1200x200x100	59.00
50			1500x200x100	76.00
51			2000x200x100	97.80
52	L- образный квадратный блок (чугунный)		500x200x100	27.60
53			1000x200x100	50.30
54			1200x200x100	59.20
55			1500x200x100	74.00
56			2000x200x100	97.80
57	Угловая опора - чугунная (левая)		300x275x100(L)	13.00
58	Угловая опора - чугунная (правая)		300x275x100(R)	13.00
59	Угловая опора - чугунная (левая)		600x375x100(L)	23.00
60	Угловая опора - чугунная (правая)		600x375x100(R)	23.00
61	Угловая опора - чугунная (левая)		800x375x100(L)	29.00
62	Угловая опора - чугунная (правая)		800x375x100(R)	29.00
63	Угловой опорный блок		200x200x175	17.00
64	Угловая опора		500x100x100	26.00
65	Позиционный угол		75x50x75	9.7
66			175x50x75	10
67			175x50x175（отверстие/ отверстие）	2.50
68			175x50x175（паз/паз）	1.82
69			175x50x175（отверстие / паз）	2.20
70			275x50x175	3.00
71	Позиционный нивелир		100x50x25	0.80
72			150x50x25	0.80
73			225x50x25	1.30
74			300x50x25	2.00
75			500x75x25	5.80
76			800x75x25	9.00
77			1000x100x25	12.00
78	Плоский угол		175x175x25	2.00
79	Плоский угол		275x225x25	3.00
80	Плоский угол		325x225x25	3.50
81	Плоский угол		500x375x25	12.00
82	T-образный угол		250x150x25	2.50
83	T- образный угол		250x200x25	2.80
84	V-образное позиционное устройство -φ58x90°		φ58x50(H)-90°	0.55
85	V- образное позиционное устройство -φ58x120°		φ58x50(H)-120°	0.58
86	V- образное позиционное устройство -φ58x140°		φ58x50(H)-140°	0.66
87	Настраиваемое V- образное позиционное устройство 120°		φ110x120(H)-120°	3.00
88	Настраиваемое V- образное позиционное устройство 140°		φ140x120(H)-140°	5.00
89	Эксцентриковая установочная плита 75		50xφ75x25	0.45
90	Эксцентриковая установочная плита 100		75xφ100x25	1.50
91	Регулятор высоты		φ80-75x100	2.50
92	Круглая настраиваемая пластина		0.5мм、1мм、2мм、3мм、4мм、5мм、10мм、20мм、30мм、40мм + ось、L125мм（75мм）	2.50
93	Квадратная настраиваемая пластина		0.5мм、1мм、1.5мм、2мм、2.5мм、3мм、4мм、5мм	0.50
94	Прямоугольная настраиваемая пластина		0.5мм、1мм、1.5мм、2мм、2.5мм、3мм、4мм、5мм	1.00
95	180° винтовой пресс		300x300	2.50
96	90° винтовой пресс		300x150	1.80
97	45° винтовой пресс		300x300	2.50
98	Вертикальный быстрый фиксатор с круглой пластиной		TT-12132	0.80
99	Вертикальный быстрый двухпозиционный фиксатор с круглой пластиной		TT-304-EM	0.80
100	Горизонтальный быстрый фиксатор с круглой пластиной		TT-203-FL	0.80
101	Вертикальный быстрый фиксатор с квадратной пластиной		TT-12265	1.30
102	Быстрый двухпозиционный фиксатор с квадратной пластиной		TT-304-EM	1.30
103	Горизонтальный быстрый фиксатор с квадратной пластиной		TT-200-WL	1.30
104	Быстрозажимной штифт（50）		φ28X50	0.55
105	Быстрозажимной штифт（75）		φ28x75	0.70
106	Быстрозажимной штифт с потайной головкой（50）		φ28X50	0.60
107	Ручной стопорный штифт（50）		φ28X50	0.65
108	Стопорный штифт с потайной головкой (50）		φ28x50	0.20
109	Стопорный штифт с потайной головкой（75）		φ28x75	0.25
110	Стопорный штифт с шестигранным соединением（50）		φ28x50	0.30
111	Магнитный штифт（25）		φ28x25	0.30
112	Магнитный штифт（50）		φ28x50	0.35
113	Зажимная трубка 300		φ28x300	0.80
114	Зажимная трубка 600		φ28x600	1.40
115	Двухопорный зажимной мост		170x35x20	0.60
116	Трехопорный зажимной мост		170x35x20	1.02
117	90° зажимная угловая втулка		φ28-90°	0.30
118	45° зажимная угловая втулка		φ28-45°	0.30
119	Горизонтальная зажимная угловая втулка		φ28-180°	0.25
120	Вертикальная зажимная угловая втулка		φ28-90°	0.25
121	Тележка для комплектующих		1000x600x1065	58.00
122	Подъемное кольцо		φ28	40.00
123	Клемма зазаемления		φ28	41.00
