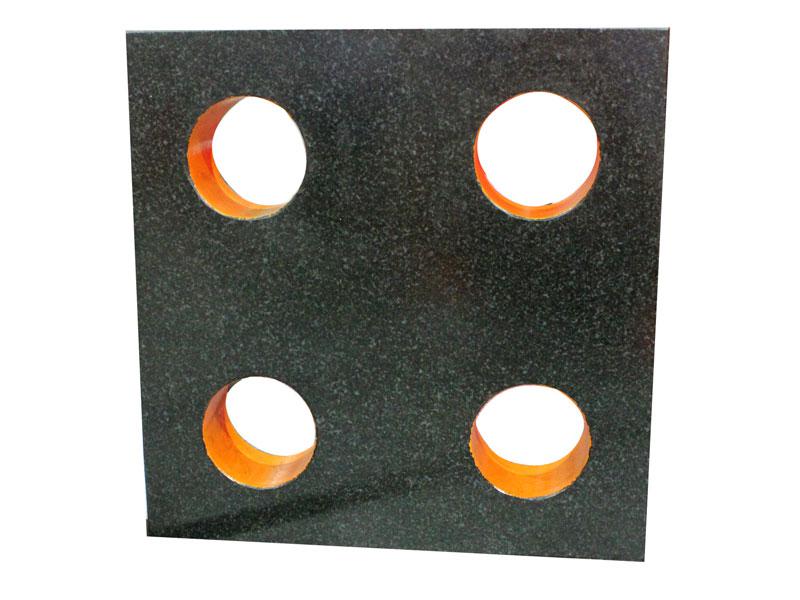

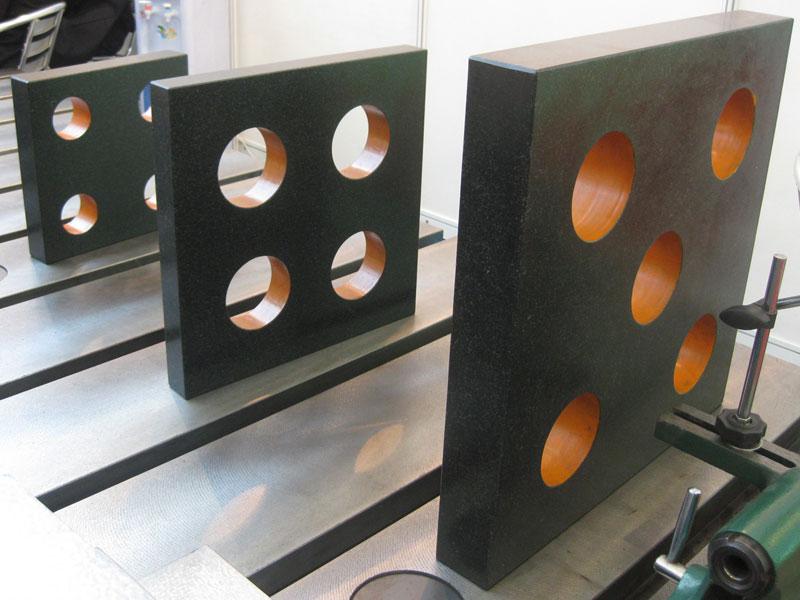

Гранитный поверочный четырехсторонний угольник
Гранитный поверочный четырехсторонний угольник используется для проверки вертикальности и параллельности. Он изготовлен в соответствии со стандартом GB6092-85. По требованию клиента может быть изготовлен угольник специальных или больших размеров.
Характеристики| Размер (мм) | Перпендикулярность примыкающих поверхностей измерения | Плоскостность измерительной поверхности | Параллельность противостоящих измерительных поверхностей | |||
| Класс точности (мкм) | ||||||
| 00 | 0 | 00 | 0 | 00 | 0 | |
| 160 × 160 | 2 | 4 | 0.8 | 1.7 | 2 | 4 |
| 200 × 200 | 2 | 4 | 0.9 | 1.8 | 2 | 4 |
| 250 × 250 | 2.2 | 4.5 | 1 | 2 | 2.2 | 4.5 |
| 300 × 300 | 2.6 | 5.2 | 1.1 | 2.3 | 2.6 | 5.5 |
| 400 × 400 | 3 | 6 | 1.3 | 2.6 | 3 | 6 |
| 500 × 500 | 3.5 | 7 | 1.5 | 3 | 3.5 | 7 |
