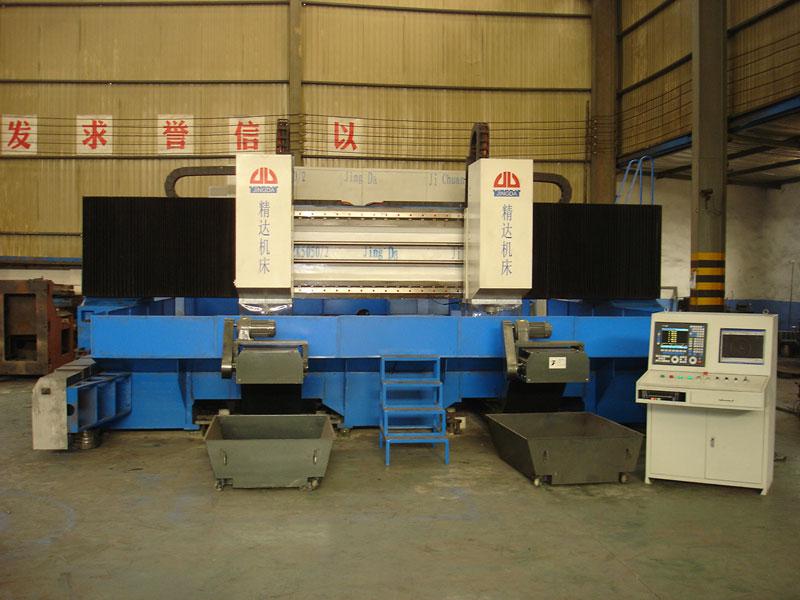

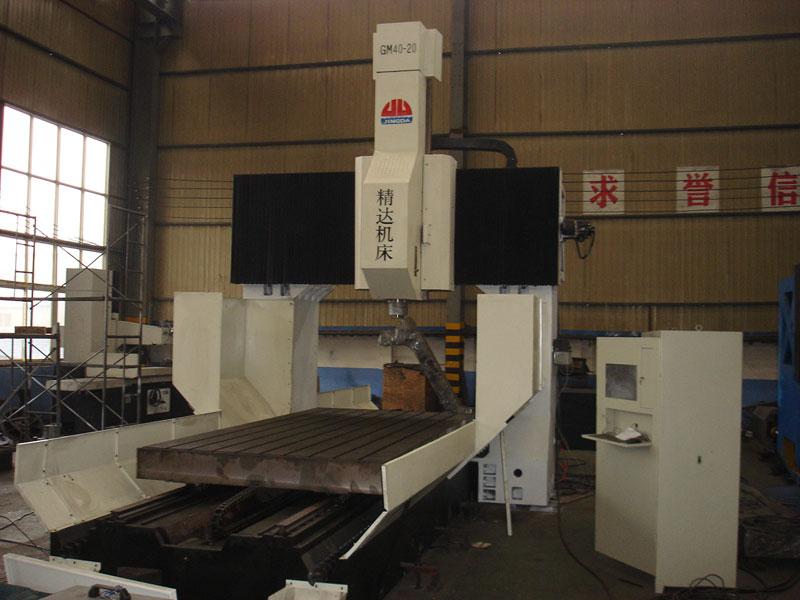

Портальный сверлильно-фрезерный станок с ЧПУ

Портальный сверлильно-фрезерный станок с ЧПУ применяется для обработки деталей трубчатого или пластинчатого типа.

• Сверлильно-фрезерный станок состоит из корпуса, рабочего стола, портала, направляющей каретки, шпиндельной головки, системы охлаждения, системы удаления стружки, системы ЧПУ и т.д.
• В станке применяется фиксированная конструкция корпуса и портала. Направляющая каретка двигается.
• Портал и корпус станка изготовлены с применением сварки. Рабочий стол изготовлен при помощи литья. Перед обработкой все части были подвержены высокотемпературной закалке. После доводки осуществляется повторная закалка, затем – отделочная обработка для обеспечения высокой точности станка.
• Станок имеет три оси числового программного управления. Одна из них зафиксирована тяжелой линейной направляющей, вдоль которой в продольном направлении двигается рабочий стол. Схожим образом на поперечине портала расположена линейная направляющая, вдоль которой в поперечном направлении двигается каретка. На направляющей каретке расположен ползунок. Шпиндельная головка, установленная на направляющей каретке может двигаться вдоль оси ползунка Z. Движением по осям X, Y и Z осуществляется с помощью серводвигателя совместно с шариковой винтовой парой.
• Головка шпинделя оснащена точным шпинделем, произведенным тайваньской компанией. Двигатель с переменной частотой позволяет добиться бесступенчатой регулировки скорости. Кроме того, ведущий вал имеет конусообразное отверстие BT40, с помощью которого он может быть присоединен к сверлильной головке, фрезерной головке.
• С обеих сторон рабочего стола установлены устройства удаления спиральной стружки, работающие автоматически. В станке применяется система водяного охлаждения.
• Сверлильно-фрезерный станок с ЧПУ применяет в своей работе систему FAGOR8035. Система имеет интерфейс RS232, а также цветной экран с китайской версией рабочего интерфейса. Экран значительно облегчает работу.
• Направляющие на осяхX и Y, а также направляющий винт оснащены защитными кожухами. Ось X оснащена стальной защитной пластиной, ось Y имеет защитный кожух в форме гармошки.
• Для обеспечения надежности станка все ключевые детали являются импортными. Для ознакомления со списком импортированных частей см. приложение.
