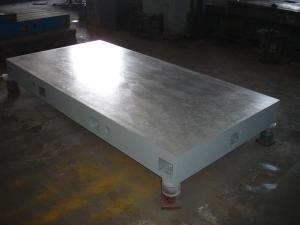

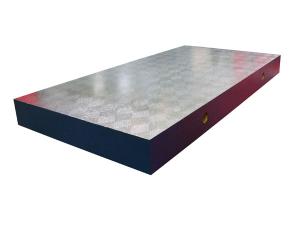

Чугунная поверочная плита

Чугунная поверочная плита используется для измерения деталей оборудования и исследования таких их характеристик, как ровность, плоскостность и т.д. Она также может использоваться для абразивной обработки, гравировки, установки оборудования и прочего. Продукция может быть выполнена в форме плиты или в форме бруска. Классы точности включают в себя Класс 0, Класс 1, Класс 2 и Класс 3.

При износе поверхности поверочной плиты она может быть обработана шабрением для восстановления точности. Для исследования плоскости поверхности можно использовать точный и удобный метод окраски.

Размер
Мы можем изготавливать поверочные плиты размером от 100мм×100мм до 4000мм×10000мм. Для крупных плит может использоваться технология соединения. Наша фабрика также осуществляет изготовление плиты необходимого размера в соответствии с чертежами клиента или после взаимного обсуждения.

Примечание
Качество чугуна и термической обработки имеет большое влияние на качественные характеристики поверочной плиты. При большом количестве внутреннего напряжения поверхность деформируется. Если продукция не имеет износостойкой обработки, поддержание точности будет невозможно после нескольких применений. Более того, при затрудненной шабровке невозможно минимизировать неровности.

Для устранения всех вышеперечисленных факторов мы используем высококачественный чугун. Старение нивелирует остаточное напряжение чугунной поверочной плиты.

Способ проверки
Стандарт проверки: Метод проверки окраской
1. Класс 0 и Класс 1: на каждом участке площадью 25мм2 не менее 25 точек.
2. Класс 2: на каждом участке площадью 25мм2 не менее 20 точек.
3. Класс 3: на каждом участке площадью 25мм2 не менее 12 точек.

Характеристики
Размер (мм) Класс точности (мкм)
0 1 2 3
100 × 100 4 8 16
200 × 100 5 10 20
200 × 200 5 10 20
300 × 200 6 12 24
300 × 300 6 12 24
400 × 300 6 12 24
400 × 400 6 12 24
500 × 400 6 12 24
600 × 400 7 14 28
600 × 500 7 14 28
800 × 400 8 16 32 80
800 × 600 8 16 32 80
900 × 600 8 16 32 80
1000 × 750 18 36 90
1000 × 1000 20 39 96
1200 × 1000 20 39 96
1500 × 1000 24 48 120
2000 × 1000 26 52 129
2000 × 1500 56 140
2000 × 2000 60 152 230
3000 × 1000 168 248
3000 × 1500 174 254
3000 × 2000 184 275
4000 × 2000 219 310
4000 × 3000 240 360
6000 × 3000 308 460
