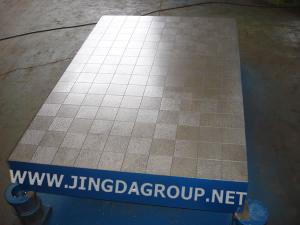

Чугунная поверочная плита с координатной разметкой служит в качестве базовой плоскости для всех типов точных измерений и проверок. С ее помощью выполняется проверка точности размеров деталей оборудования. В настоящее время чугунная поверочная плита является одним из важнейших инструментов в индустрии производства оборудования.
Размер
Мы можем изготавливать поверочные плиты размером от 100мм×100мм до 2000мм×4000мм. Наша фабрика также осуществляет изготовление плит необходимого размера в соответствии с чертежами клиента или после обсуждения.
Точность
В соответствии с нормативными положениями метрологической проверки класс точности чугунной поверочной плиты с координатной разметкой может иметь значения от 0 до 3.
1. Класс 0 и Класс 1: на каждом участке площадью 25мм2 не менее 25 точек.
2. Класс 2: на каждом участке площадью 25мм2 не менее 20 точек.
3. Класс 3: на каждом участке площадью 25мм2 не менее 12 точек.
Материалы
1. Высокопрочный чугун HT200-300
2. Твердость рабочей поверхности: HB170-240
| Размер (мм) | Класс точности (мкм) | |||
| 0 | 1 | 2 | 3 | |
| 100 × 100 | 4 | 8 | 16 | |
| 200 × 100 | 5 | 10 | 20 | |
| 200 × 200 | 5 | 10 | 20 | |
| 300 × 200 | 6 | 12 | 24 | |
| 300 × 300 | 6 | 12 | 24 | |
| 400 × 300 | 6 | 12 | 24 | |
| 400 × 400 | 6 | 12 | 24 | |
| 500 × 400 | 6 | 12 | 24 | |
| 600 × 400 | 7 | 14 | 28 | |
| 600 × 500 | 7 | 14 | 28 | |
| 800 × 400 | 8 | 16 | 32 | 80 |
| 800 × 600 | 8 | 16 | 32 | 80 |
| 900 × 600 | 8 | 16 | 32 | 80 |
| 1000 × 750 | 18 | 36 | 90 | |
| 1000 × 1000 | 20 | 39 | 96 | |
| 1200 × 1000 | 20 | 39 | 96 | |
| 1500 × 1000 | 24 | 48 | 120 | |
| 2000 × 1000 | 26 | 52 | 129 | |
| 2000 × 1500 | 56 | 140 | ||
| 2000 × 2000 | 60 | 152 | 230 | |
| 3000 × 1000 | 168 | 248 | ||
| 3000 × 1500 | 174 | 254 | ||
| 3000 × 2000 | 184 | 275 | ||
| 4000 × 2000 | 219 | 310 | ||
| 4000 × 3000 | 240 | 360 | ||
| 6000 × 3000 | 308 | 460 | ||
