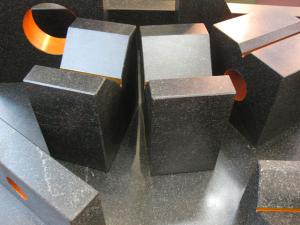

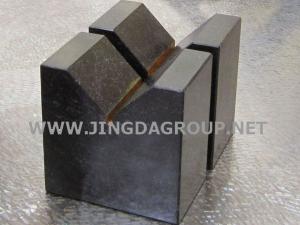

Гранитная поверочная призма

Гранит, из которого изготавливается поверочный инструмент, главным образом содержит пироксен, плагиоклаз, хризолит, железо-магниевую слюду и магнитный железняк. Миллиарды лет натурального старения позволяют продукции обладать однородной структурой, хорошей стабильностью, высокой прочностью и твердостью. Даже при высокой нагрузке продукт сохраняет высокую точность.

Применение
Гранитная поверочная призма используется совместно с поверочной плитой для проверки концентричности осей и их точной разметки. Продукт подходит для точной проверки, измерения, разметки в лаборатории, производства компонентов и промышленной обработки.

Данные поверочные призмы поставляются и используются парами.

Характеристики
Size(mm) Плоскостность рабочей поверхности Параллельность между выемкой и нижней поверхностью Параллельность между выемкой и боковой поверхностью Симметрия между выемкой конечной поверхностью Перпендикулярность выемки к конечной поверхности Перпендикулярность выемки к нижней поверхности Разница высоты паза двух парных призм
Точность (мкм)
0 1 0 1 0 1 0 1 0 1 0 1 0 1
63 × 63 × 90° 1.5 3 4 8 4 8 8 16 8 8 4 8 5 10
100 × 100 × 90° 2 4 4 8 4 8 8 16 8 8 4 8 5 10
160 × 160 × 90° 2.5 5 5 10 5 10 10 20 10 10 5 10 6 12
