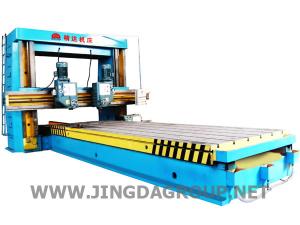

Портальный сверлильно-фрезерный станок

В портальном сверлильно-фрезерном станке применяется коммутируемый реактивный электродвигатель, который позволяет осуществлять бесступенчатую регулировку скорости. Широкий диапазон скоростей подходит для всех типов планирования и фрезеровки. Станок может обрабатывать любой материал, придавая ему горизонтальную, вертикальную или наклонную плоскость. Он также может изготавливать рейки, Т-образные пазы, дорожки кругового сечения.

Свойства
1. Обработанный с помощью передовой технологии очень высокочастотного процесса затвердевания, портальный сверлильно-фрезерный станок имеет более долгий срок службы.
2. Система подачи со стойками или со сборной поперечной балкой делает работу со станком намного удобней.
3. Благодаря системе смазки независимым масляным насосом достигается прекрасная плавность работы.
4. Все литые детали обработаны естественным и искусственным старением, что делает станок более стабильным и надежным. Станок сохраняет первоначальную точность даже после долговременного использования.
5. Многофункциональный станок с широким диапазоном областей применения идеален для механической обработки и доводки.

Характеристики
Наименование Портальный сверлильно-фрезерный станок
Модель JD-B2010 JD-B2012 JD-B2016 JD-B2016 JD-B2020 JD-B2025 JD-B2030 JD-B2030
Максимальный размер детали (мм) 3000×1000×1000 3000×1250×1000 4000×1600×1200 6000×1600×1500 6000×2000×1500 6000×2500×1500 8000×3000×1500 10000×3000×1500
Ширина портала (мм) 1100 1300 1650 1650 2100 2600 3100 3100
Рабочий стол Размер (мм) 3000×800 3000×1000 4000×1400 6000×1400 6000×1600 6000×2000 8000×2600 10000×2600
Количество Т-образных пазов 4 4 6 6 6 8 8 8
Ширина Т-образного паза (мм) 28 28 28 28 36 36 36 36
Расстояние между Т-образными пазами (мм) 200 250 230 230 280 250 330 330
Величина подачи резца суппорта поперечины (мм) Горизонтальная 0.2-20
Вертикальная 0.15-7.5
Величина подачи резца приставной стойки (мм) Вертикальная 0.2-11.5
Скорость движения приставной стойки (мм/мин) 0.2-12
Макс. поперечина стержня резца (мм2) 40×40 60×60
Скорость подъема поперечины (мм/мин) 570
Поток смазывающего масляного насоса (л/мин) 6 10
Максимальные размеры станка Д 7100 7110 8700 14000 14300 14300 18900 22900
Ш 2740 3210 3800 3700 4800 5000 6000 6000
В 2570 2615 2900 3200 3400 3700 4050 4050
