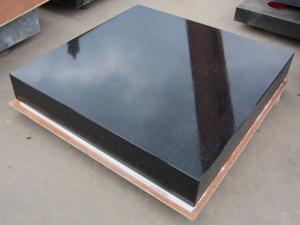

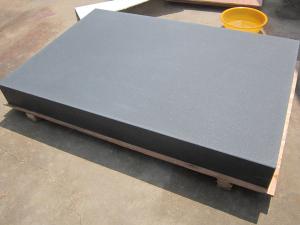

Гранитная поверочная плита

Гранитная поверочная плита является высокоточным инструментом, изготовленным из натурального камня. В основном продукт используется для проверки инструментов, точного оборудования, механических частей. Сырьевой материал получен непосредственно из литосферы, где он прошел процесс натурального старения в течение миллиардов лет. Это гарантирует размерную стабильность нашей продукции. Плита не будет деформирована из-за перепадка температур. При необходимости мы можем изготовить плиту с Т-образными пазами, круглыми отверстиями и т.д.

Требования к точности
Допуск плоскостности находится в соответствии со стандартом GB4987-85:
Класс 000: 1×(1+d/1000)мкм;
Класс 00: 2×(1+d/1000)мкм;
Класс 0: 4×(1+d/1000)мкм;
Класс 1: 8×(1+d/1000)мкм

Примечание: "d" означает диагональную линию и единица измерения этого параметра - миллиметр. Обычно измерения проводятся при температуре в диапазоне 20±2℃.

Характеристики
1. Благодаря долгому естественному старению гранитная поверочная плита имеет однородную структуру, нулевое внутреннее напряжение и низкий коэффициент линейного расширения. Ее трудно деформировать и она имеет высокую точность.
2. Продукция характеризуется не только отличной жесткостью, высокой твердостью, но и превосходной устойчивостью к износу. Продукт устойчив к пыли, коррозии, кислоте и основанию. Он не нуждается в смазке. Продукция легка в обслуживании и долговечна.
3. На поверхности продукта не остается царапин даже после продолжительного использования. Использование продукта возможно не только при постоянной температуре, и точность измерений сохраняется даже при комнатной температуре.
4. Гранитная поверочная плита не намагничивается, а ее гладкая поверхность не подвержена воздействию влаги.

Свойства
Размер(мм) Вес (кг) Класс точности (мкм)
000 00 0 1
300 × 200 × 50 17 1.5 3 6 12
300 × 300 × 50 19 1.5 3 6 12
400 × 300 × 70 25 1.5 3 6 12
400 × 400 × 70 48 2 3.5 6.5 13
630 × 400 × 100 76 2 3.5 7 14
630 × 630 × 100 155 2 4 8 16
800 × 500 × 130 156 2 4 8 16
1000 × 630 × 130 284 2.5 4.5 9 18
1000 × 750 × 150 338 2.5 5 9 18
1000 × 1000 × 150 450 2.5 5 10 20
1600 × 1000 × 200 963 3 6 12 24
2000 × 1000 × 200 1200 3.5 6.5 13 26
1600 × 1600 × 300 2312 3.5 6.5 13 26
2000 × 1600 × 300 2890 3.5 7 14 28
2500 × 1600 × 300 3612 4 8 16 32
3000 × 2000 × 500 9030 4.5 9 18 36
4000 × 2000 × 500 12040 5.5 11 22 44
6000 × 2000 × 700 25284 7.5 15 30 60

Схожие названия
Плоская плита | Точная поверочная платформа | Инструмент проверки оборудования
