Синусная линейка

Синусная линейка используется для точного измерения угла, конуса и конического отверстия. Также продукт используется для установки заготовки под заданным углом для ее обработки на шлифовальном станке.

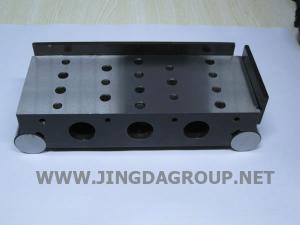

Продукт представляет собой стальной параллелепипед с двумя цилиндрами. Обычно расстояние L между двумя осями цилиндров составляет 100 или 200 мм. Рисунок ниже показывает измерение конического шаблона синусной линейкой. В прямоугольном треугольнике sinα＝H/L. H представляет длину концевой меры. Тестируемый угол является расчетным. Погрешность определения тестируемого угла можно определить, сопоставив показания двух циферблатных индикаторов. Продукт подходит для измерения угла не более чем 45°. При измерении угла менее чем 30° точность измерения составляет от 3" до 5".
