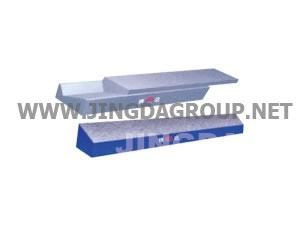

Продукт изготовлен в соответствии со стандартом JB/T7977-99 из чугуна HT200-300 и обработан шабрением. Основное применение – измерение ровности и плоскостности деталей. Кроме того, данный тип линейки пригоден для проверки и обслуживания направляющих станков.
Форма: Выпуклая или вогнутая
Угол: 45°, 55°, 60°, 90° и 120°
| Размер (мм) | Ровность или плоскостность между рабочими поверхностями | Точность угла между рабочими поверхностями | ||
| Класс точности (мкм) | ||||
| 1 | 2 | 1 | 2 | |
| Выпуклая 45°, 55°,60°, 90°, 120°× 500 | 6 | 12 | ± 1 | ± 1.5 |
| Вогнутая 45°, 55°, 60°, 90°, 120° × 500 | 6 | 12 | ± 1 | ± 1.5 |
| Выпуклая 45°, 55°, 60°, 90°, 120°× 750 | 8 | 15 | ± 1 | ± 1.5 |
| Вогнутая 45°, 55°, 60°, 90°, 120°× 750 | 8 | 15 | ± 1 | ± 1.5 |
| Выпуклая 45°, 55°, 60°, 90°, 120°× 1000 | 9 | 18 | ± 1 | ± 1.5 |
| Вогнутая 45°, 55°, 60°, 90°, 120° ×1000 | 9 | 18 | ± 1 | ± 1.5 |
| Выпуклая 45°, 55°, 60°, 90°, 120°× 1500 | 15 | 30 | ± 1 | ± 1.5 |
| Вогнутая 45°, 55°, 60°, 90°, 120°× 1500 | 15 | 30 | ± 1 | ± 1.5 |
