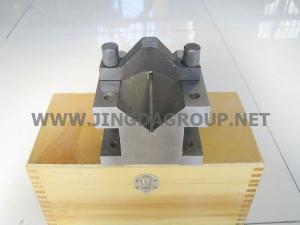

Стальная поверочная призма, изготовленная из качественной инструментальной стали, применяется для проверок и контроля при обработке цилиндрических деталей. С ее помощью можно проверять вертикальность, концентричность и прочее. Данный продукт имеет точные размеры и удобен в использовании. В дополнение к этому продукт оснащен пластиной для фиксации детали, что делает измерения еще более точными.
Характеристики| Размер (мм) | Плоскостность рабочей поверхности | Параллельность между пазом и нижней поверхностью | Параллельность между пазом и боковой поверхностью | Уровень симметрии между пазом и боковыми гранями | Вертикальность между пазом и конечной поверхностью | ||||||||||
| Класс точности (мкм) | |||||||||||||||
| 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
| 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
| 60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
| 105×105×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 |
