Главная » Продукция » Поверочные призмы » Чугунная поверочная призма

Чугунная поверочная призма

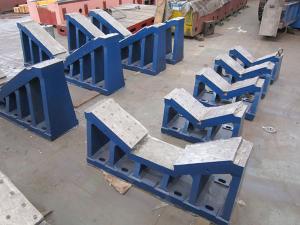

Данный тип поверочной призмы изготавливается из высокопрочного чугуна HT200-300. Кроме применения для проверки, выверки, позиционирования и разметки осей или валов, продукт может использоваться для проверки вертикальности и параллельности деталей. Продукт также можно использовать для закрепления деталей при механической обработке.

Примечание: продукт поставляется парами.

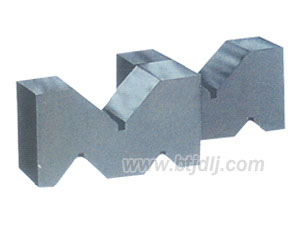

Мы предоставляем 2 вида продукта, которые показаны ниже:

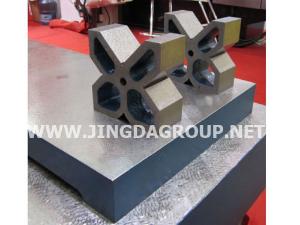

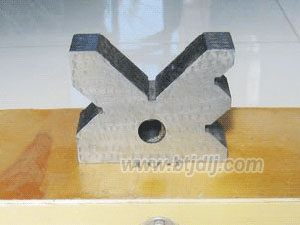

Данный тип поверочной призмы имеет пустотелую конструкцию, что позволяет уменьшить вес. Благодаря этому его удобно использовать для проверки и контроля.

Характеристики

Размер(мм) Плоскостность рабочей поверхности Параллельность между пазом и нижней поверхностью Параллельность между пазом и боковой поверхностью Уровень симметрии между пазом и боковыми гранями Вертикальность между пазом и конечной поверхностью
Класс точность (мкм)
0 1 2 0 1 2 0 1 2 0 1 2 0 1 2
100×100×80   3 5   15 25   15 25   30 50
150×150×80   4.5 6.5   15 25   15 25   30 50
200×200×90   5 8   20 30   20 30   40 60
300×300×120   10 12   30 40

Кроме того, мы можем изготавливать поверочные призмы на заказ в соответствии с вашими чертежами.
