Главная » Продукция » Гранитные поверочные плиты и измерительные инструменты » Гранитный поверочный четырехсторонний угольник

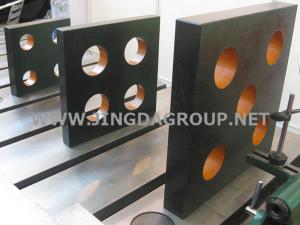

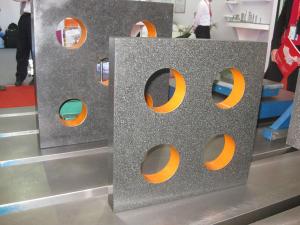

Гранитный поверочный угольник четырехсторонний

Гранитный поверочный четырехсторонний угольник используется для проверки вертикальности и параллельности. Он изготовлен в соответствии со стандартом GB6092-85. По требованию клиента может быть изготовлен угольник специальных или больших размеров.

Харакетристики
Размер (мм) Перпендикулярность примыкающих поверхностей измерения Плоскостность измерительной поверхности Параллельность противостоящих измерительных поверхностей
Класс точности (мкм)
00 0 00 0 00 0
160 × 160 2 4 0.8 1.7 2 4
200 × 200 2 4 0.9 1.8 2 4
250 × 250 2.2 4.5 1 2 2.2 4.5
300 × 300 2.6 5.2 1.1 2.3 2.6 5.5
400 × 400 3 6 1.3 2.6 3 6
500 × 500 3.5 7 1.5 3 3.5 7

Схожие названия
Инструмент проверки | Проверка частей оборудования | Точный инструмент
