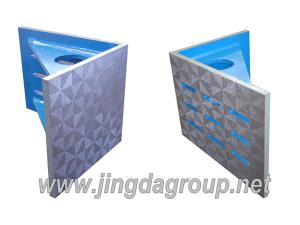

Применение: Продукт подходит для проверки деталей и их углов, а также для закрепления деталей при механической обработке. Кроме того, продукт может использоваться для проверки перпендикулярности, вертикальности осей и для разметки.
Примечания
1.Чугунные поверочные плиты не следует хранить и использовать во влажных, коррозийных, высоко- и низкотемпературных средах.
2. Перед использованием рабочую поверхность необходимо протереть и убедиться в отсутствии проблем.
Характеристики| Размер (мм) | Перпендикулярность между сопряженными рабочими поверхностями | Плоскостность и прямота рабочей поверхности | Плоскость и прямота базовой поверхности | ||||||
| Класс точности (мкм) | |||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| 200 × 200 | 8 | 16 | 30 | 4 | 8 | 16 | 6 | 12 | 24 |
| 300 × 200 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 300 × 300 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 400 × 300 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 400 × 400 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 500 × 400 | 28 | 50 | 14 | 28 | 24 | 48 | |||
| 500 × 500 | 28 | 50 | 14 | 28 | 24 | 48 | |||
| 800 × 600 | 35 | 60 | 18 | 35 | 28 | 55 | |||
Замечание: Мы изготавливаем продукцию специального размера по требованию клиента.
